| 商品番号 |
504-i291 |
| 商品名 |

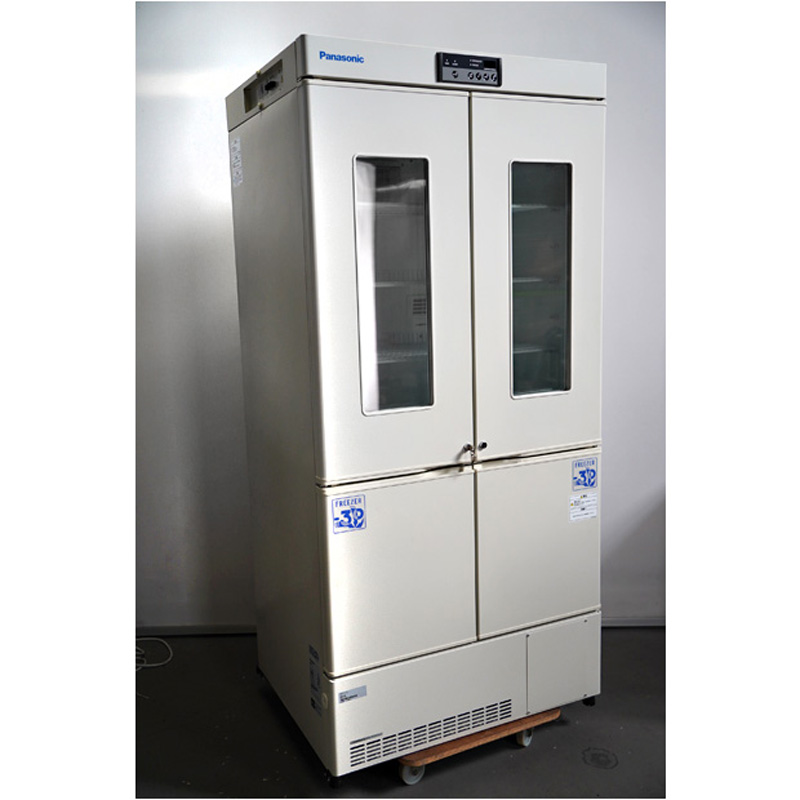

薬用保冷庫 |
| 型式 |
MPR-715F-PJ |
| 年式 |
2017 |
| メーカー名 |
PHC |
| 定価 |
740,000円 (税込814,000円) |
| 販売価格 |
262,000円 (税込288,200円) |
Sold Out
主な仕様
・内容量 415L(冷蔵室)、176L(冷凍室)
・外装 塗装鋼板
・内装 塗装鋼板
・冷蔵室ﾄﾞｱ 塗装鋼板2枚､熱線反射ﾌｨﾙﾑ付三重ｶﾞﾗｽ窓付
・冷凍室ﾄﾞｱ 塗装鋼板2枚
・断熱材 硬質発泡ﾎﾟﾘｳﾚﾀﾝ

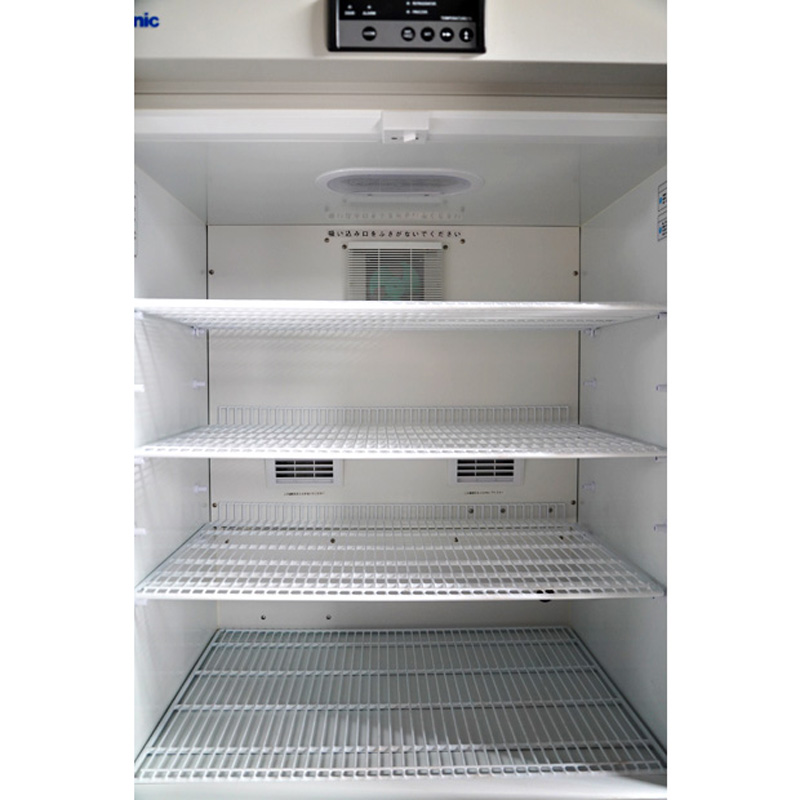

・網棚 冷蔵室/硬鋼線製PEｺｰﾃｨﾝｸﾞ､
内寸法 798W×471D mm､3枚 耐荷重25kg/枚

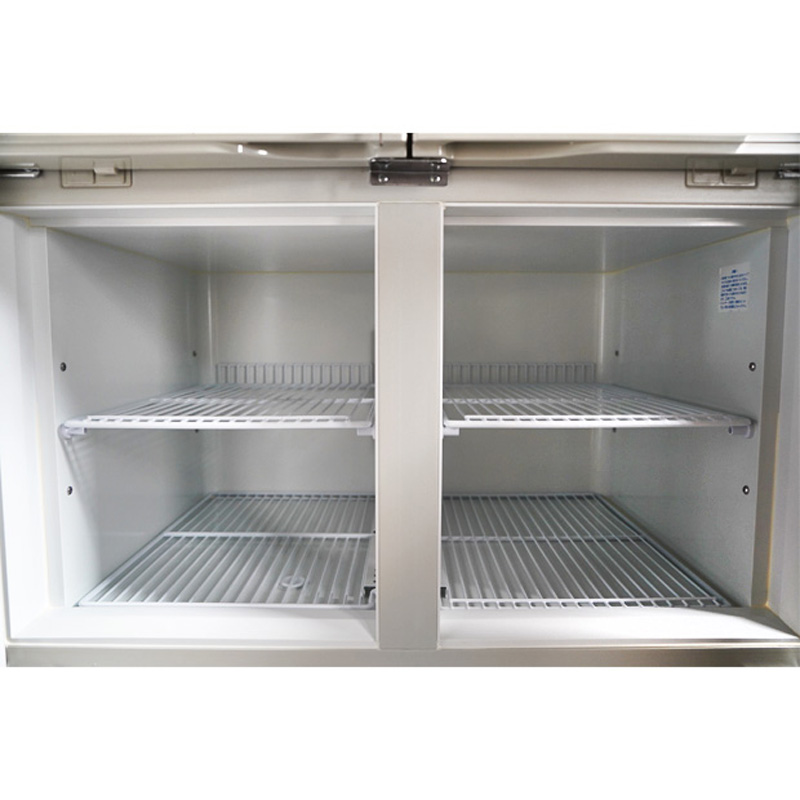

冷凍室/硬鋼線製PEｺｰﾃｨﾝｸﾞ､内寸法 W38W×527D mm､2枚
耐荷重15kg
・冷凍室用庫内容器 付属なし
・ｱｸｾｽﾎﾟｰﾄ 内径30mm､2ケ所(冷蔵室背面､冷凍室背面)
・断熱材 硬質発砲ﾎﾟﾘｳﾚﾀﾝ
・冷却方式 空気強制循環式(冷蔵室)､直冷式(冷凍室)
・ｺﾝﾌﾟﾚｯｻｰ 全密閉ﾚｼﾌﾟﾛ式､出力150W(冷蔵室)
全密閉ﾚｼﾌﾟﾛ式､出力200W(冷凍室)
・ｴﾊﾞﾎﾟﾚｰﾀｰ ﾌｨﾝｱﾝﾄﾞﾁｭｰﾌﾞ(冷蔵室)､ﾁｭｰﾌﾞｵﾝｼｰﾄ(冷凍室)

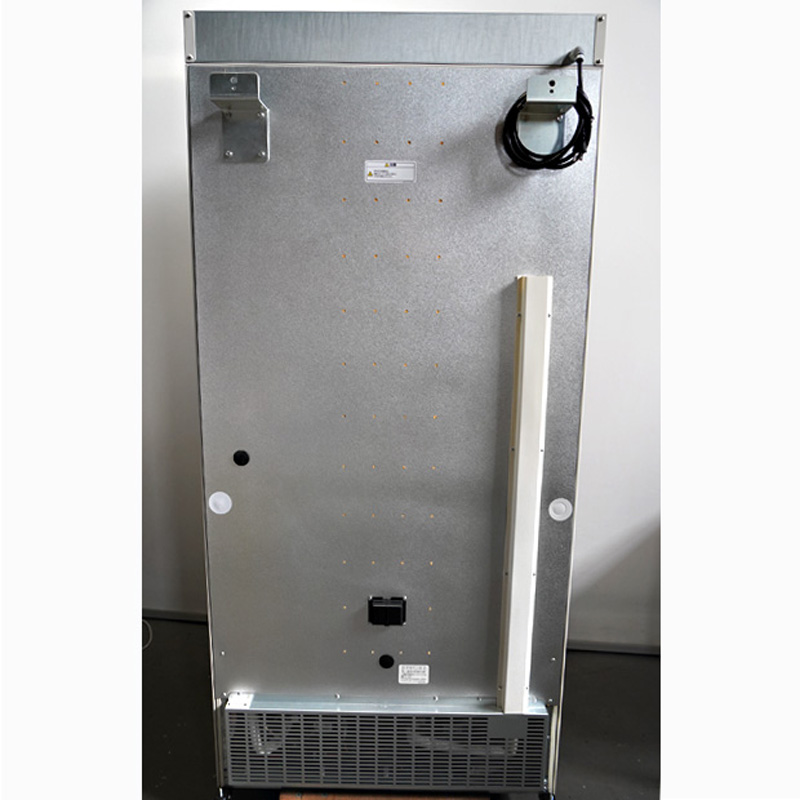

・ｺﾝﾃﾞﾝｻｰ 背面ｽｷﾝｺﾝﾃﾞﾝｻｰ＋ﾌﾚｰﾑﾊﾟｲﾌﾟﾞ(冷蔵室)
側面ｽｷﾝｺﾝﾃﾞﾝｻｰ＋ﾌﾚｰﾑﾊﾟｲﾌﾟ(冷凍室)
・冷媒 R-134a
・温度調節方式 ﾏｲｺﾝ制御式

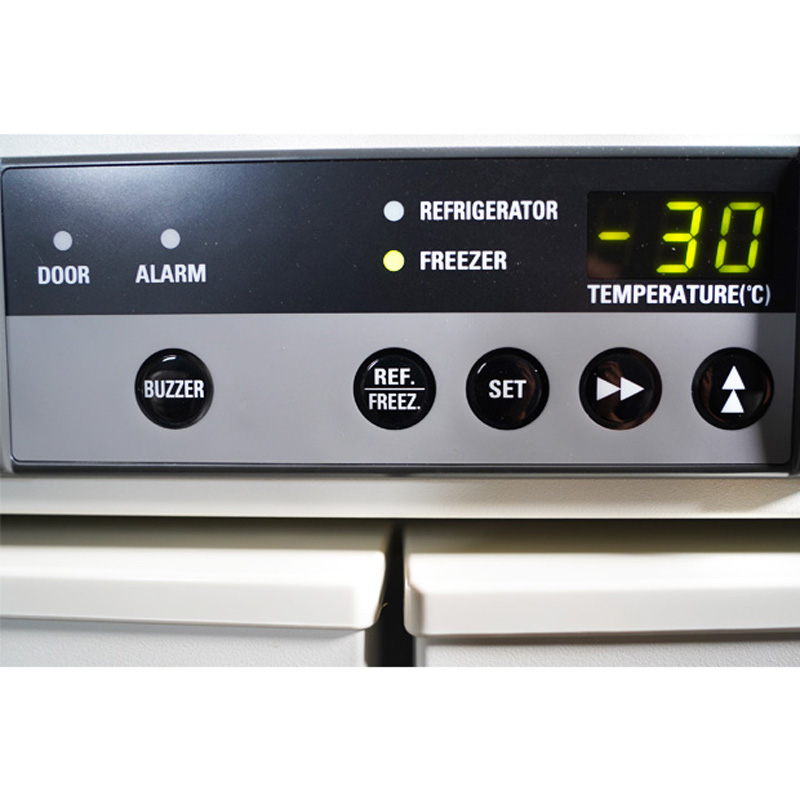

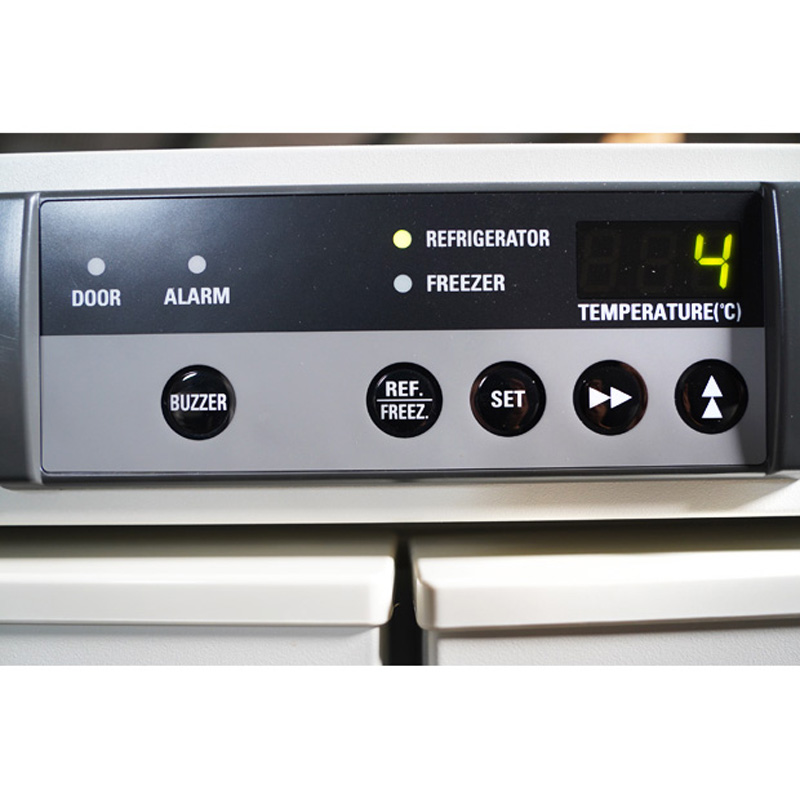

・温度表示方式 ﾃﾞｼﾞﾀﾙ表示式(表示単位1℃)
・温度ｾﾝｻｰ ｻｰﾐｽﾀｰ
・警報作動温度 庫内設定温度±2℃～±14℃(冷蔵室)
庫内設定温度±5℃～±15℃(冷凍室)
・警報ﾌﾞｻﾞｰ復帰時間(分) 10・20・30・40・50・60・
復帰なし
・ﾄﾞｱ警報ﾌﾞｻﾞｰの遅延時間 2分
・庫内温度設定のﾛｯｸ ONまたはOFF
・警報機能 高温警報､低温警報､ﾄﾞｱ警報､
0℃警報(冷蔵室のみ)､停電警報(MPR-48B1取付時)
・自己診断機能 ｾﾝｻｰ異常､冷却回路温度異常､ﾌｧﾝﾓｰﾀｰ寿命､
ﾊﾞｯﾃﾘｰ寿命(MPR-48B1取付時)

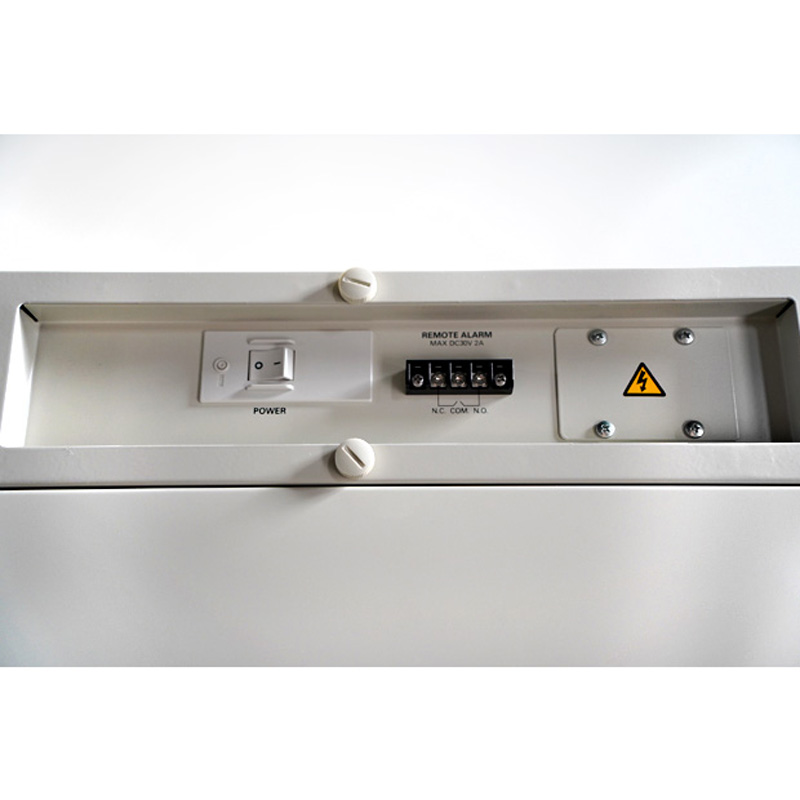

・遠隔警報用端子 許容接点容量DC30V､2A
・ﾒﾓﾘｰﾊﾞｯｸｱｯﾌﾟ 不揮発性ﾒﾓﾘｰ使用
・冷蔵室冷却性能 庫内中央温度2℃(周囲温度35℃､無負荷)
・冷凍室冷却性能 庫内中央温度－30℃(周囲温度35℃､
無負荷)
・庫内温度制御範囲
冷蔵室2℃～14℃(周囲温度－5℃～30℃無負荷)
冷凍室−20℃～−30℃(周囲温度－5℃～30℃無負荷)
・最大放熱量 1584/1692kJ/h
・使用環境条件 周囲温度−5℃～30℃､湿度80%RH以下

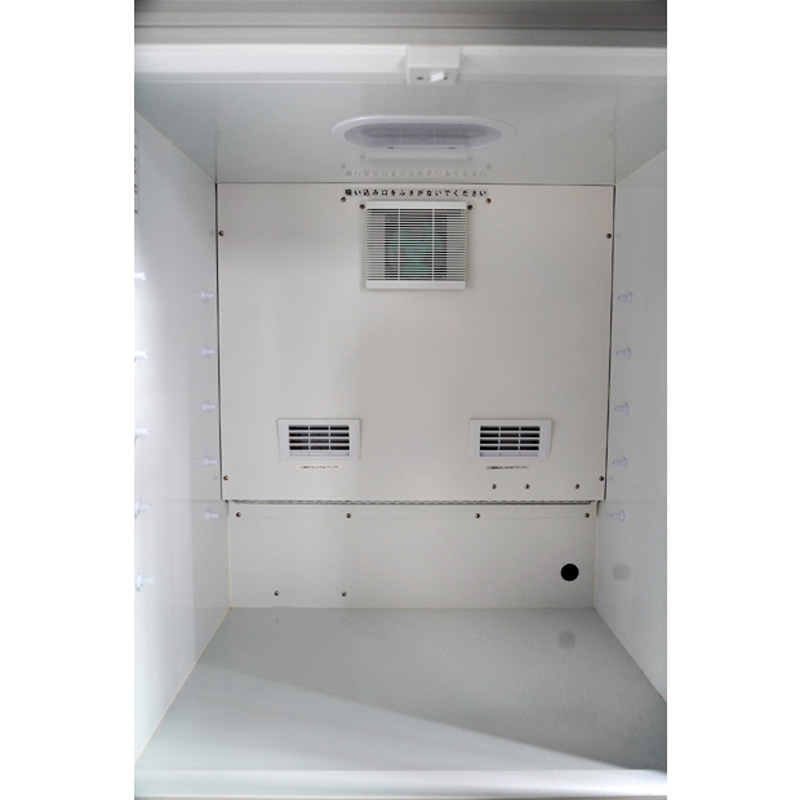

・内形寸法 810W×615D×894H mm (冷蔵室)
770W×552D×422H mm(冷凍室)
・外形寸法 900W×715D×1910H mm
・質量 173kg
・電動機定格消費電力 280W/290W
・電動機定格電流 4.3A/3.4A
・総合最大消費電力 440W/470W
・総合最大電流 5.6A/5.2A
・電源 単相100V 50/60Hz
